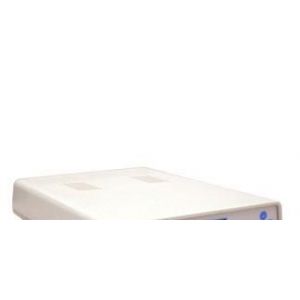

产品简介

　　Loop-E 1590 CSU/DSU系列产品对于只需要31个DS0通道中的部分通道的E1接入网络提供了一个经济的解决方案。纯信道 (32 DS0 通路) 也同样可适用。此产品系列支持HDB3(3阶高密度双向码)编码，并提供持续的错误检测、性能轮询
和线上诊断功能。客户端接口包括E1 ICSU, DTE和路由器。Loop-E 1590 CSU/DSU的DTE接口支持56 Kbps到2048 Kbps的
运行速率，用户在使用LAN，WAN , CAD，CAM, 电视会议, 大型主机等时能有效互联。用户使用路由接口能直接从LAN连
接至WAN 而不需要额外的网桥或路由器。
　　Loop-E 1590 CSU/DSU 系列可使用2行X16字符的LCD显示屏及按键或RS232接口进行本地配置和诊断。这使用户可执
行在线诊断和故障隔离功能。 此外，Loop-E 1590 CSU/ DSU 在前面板上还带有多色LED显示。使用SNMP 网管系统和
Telnet 连接, 用户可以做到无论身在何处都能进行远程控制及诊断。

产品特点

　　　□　集DSU / CSU的功能于一体
　　　□　2个用户端接口，类型包括E1 ICSU、DTE系列，路由和G.703（co-directional）
　　　□　SNMP网管系统
　　　□　可连接至LAN/WAN、CAD/CAM或E1接口的大型主机
　　　□　使用RS232端口或2行X16位LCD显示屏与按键配合，可进行本地控制和诊断
　　　□　以太网接口 10/100Base-T自适应
　　　□　多色LED显示


订购信息

详细产品清单，请见下表

port =
11 for V.35 DTE interface with M34 connector(NOTE: With M34 connector, only one interface port allowed)
22 for V.35 DTE interface with DB25 connector
33 for EIA530 DTE interface
44 for X.21 DTE interface
55 for RS232 DTE interface
66 for RS449 DTE interface via conversion cable
E1 for E1 interface
RT for Router interface
CD for Co-directional interface with RJ48 connector

ww = 75 for 75 ohm BNC E1 interface
　　 120 for 120 ohm Twisted Pair E1 interface
pp = DC for 20 to 60 Vdc power source
　　 AC for 90-250, 50/ 60 Hz Vac

例如:
　　
Loop-E 1590-2S-22-RT-75-DC=
V.35 DTE interface with DB25 connector, Router interface, 75 ohm BNC, no SNMP option. Power is DC.


Loop-E 1590 CSU/DSU 系列产品规格(单机)

线路接口 (E1 接口) -网络端&用户端

线路速率：2.048 Mbps ± 50 ppm
线路编码：AMI / HDB3 (Selectable)
输入信号：ITU G.703
抖　　动：ITU G.823
成　　帧：ITU G.704
连 接 头：BNC/RJ48C (Specify on Order)
输出信号：ITU G.703
电　　气：75Ω Coax / 120Ω twisted pair

DTE系列端口

数据端口：单 DTE
数据速率：n * (56 or 64) Kbps ( n = 1 - 31)
连 接 头：EIA530, V.35, X.21, RS232, RS449 via external adaptor

DS0 时隙配置

Maps：2 sets of DS0 maps with provision for automatic switching between the 2 maps
远端配置：Send active DS0 maps to remote site

路由器接口

端 口 数：1
物理接口：10/100 BaseT x 1
连 接 头：RJ45
支持路由协议：RIP-I, RIP-II
数据速率：N x 64 Kbps up to E1 capacity, 15,000 frames per second
支持协议：TCP/IP, PPP
管　　理：VT-100, SNMP, LCD Panel

Co-directional接口

接　　口：　ITU G.703 64 Kbps co-directional interface
连 接 头：　120ohm, RJ48
线路距离：　可达500米
环　　路：　DTE 负载环, DTE到线路环
LED 显示

带内管理

管理协议：HDLC, PPP

纯信道 (无帧格式)

数据速率：2048 Kbps (32 * 64Kbps)

性能检测

性能寄存器：每隔15分钟记录***24小时性能，24小时寄存器记录***7天的性能
性能报告：包括日期&时间、错误秒、降级分钟数、无效秒、突发错误秒、严重错误秒、控制滑动秒及有效统计
告警历史：包括日期&时间、告警类型(i.e. Master Clock Loss, RAI, AIS, LOS, BPV, ES, CSS)和位置(i.e. line, DTE)
告警队列：包括40个报警记录，记录最近的报警类型，位置和日期及时间。包括突发秒、严重错误秒、降级分钟数
阈　　值：突发秒、严重错误秒、降级分钟数

系统配置参数 (在内存中)

活动配置：当前工作配置
储存配置：用户存储配置
缺省配置：出厂缺省配置

控制端

连接头：前面板DB9S
电　气：RS232 接口
协　议：菜单驱动 VT-100 终端或内置SNMP(可选)

诊断测试

环　　路：线路环、负载环、本地环、DTE环和路由环
测试码型：15-bit PRBS、3-in-24、1-in-8、2-in-8、1:1 patterns
空闲通道：使用空闲通道执行PRBS诊断测试
远程环路：线路环、负载环和DTE信道环(V.54 或Loop proprietary

前面板

按键：4个按键: 左箭头，右箭头, ESC和ENTER
LCD： 2行X16 位字符　　　

物理 /电气

尺寸：22×6×29 cm (WxHxD)
电源：90-250Vac, 20 to 60 V dc, 50/60 Hz, 功率为5瓦
温度：0 -50°C
湿度：0-95% RH (NON-CONDENSING)
安装：桌上型

协议

ETSI　　　　　　ETS 300420, ETS 300419
Pan European　　CTR 12/13, CE 168X
BABT　　　　　　NTR4
ITU　　　　　　 G.703, G.704, G.706, G.732, G.736, G.823
EMI/EMC　　　　 EN50082-1, EN55022 Class A
Safety　　　　　EN60950
